Изготовить один промышленный аппарат — ответственная задача. А когда в одном заказе объединены скрубберы, циклон, ёмкостное оборудование и газоплотная арматура, требования к производству становятся значительно сложнее.
Именно такой комплексный проект был реализован для промышленного предприятия, которому потребовалось оборудование для обработки запылённых технологических газов.
В рамках заказа изготовлены аппараты мокрой газоочистки, групповой циклон с общим пылесборным бункером, сборники отработанной суспензии и комплект круглых газоплотных клапанов.
Каждое изделие имело собственные конструктивные особенности. При этом необходимо было обеспечить соответствие рабочей документации, требованиям к материалам, присоединительным размерам и комплектации.
В чём заключалась производственная сложность
Главная особенность проекта — сочетание нескольких видов оборудования, существенно различающихся по конструкции, назначению и технологии изготовления.
Для аппаратов мокрой газоочистки требовалось применение коррозионностойкой нержавеющей стали. Для циклона — изготовление двух циклонных элементов и общего пылесборного бункера. Для ёмкостей — точная сборка цилиндрических, конических и присоединительных деталей. Для клапанов — соблюдение размеров, требований к газоплотности и комплектации.
Отдельного внимания требовали условия эксплуатации газоходной арматуры.
В технической заявке были указаны:
температура газовой среды — до 300 °C;
разрежение — 100–1500 мм вод. ст.;
запылённость — до 750 мг/м³;
присутствие в газовой смеси кислорода, оксида углерода и диоксида серы.
Такие исходные данные необходимо учитывать при выборе конструктивного исполнения и материалов арматуры газового тракта.
Проект требовал не просто изготовления металлических корпусов, а внимательной работы с технической документацией и особенностями каждого оборудования.
Наш завод ООО «Уральский завод стальных конструкций» предлагает купить оборудование из нержавеющей стали в Севастополе на выгодных условиях. Мы изготовим для вас скрубберы-абсорберы любого конструктивного и материального исполнения в кратчайшие сроки. Уточнить цены на газоочистное оборудование можно по телефону отедла продаж УЗСК 8 (800) 20-02-337

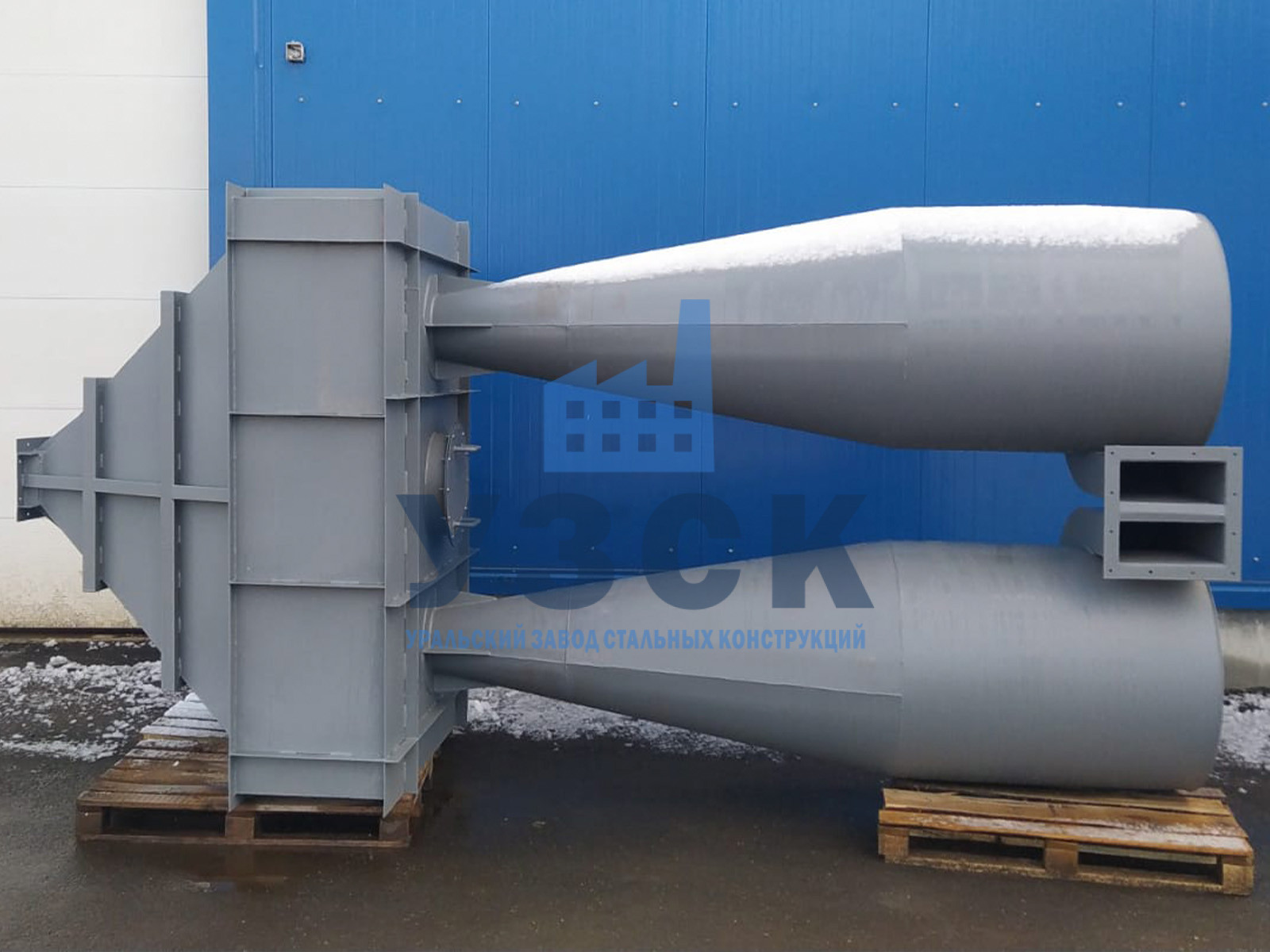

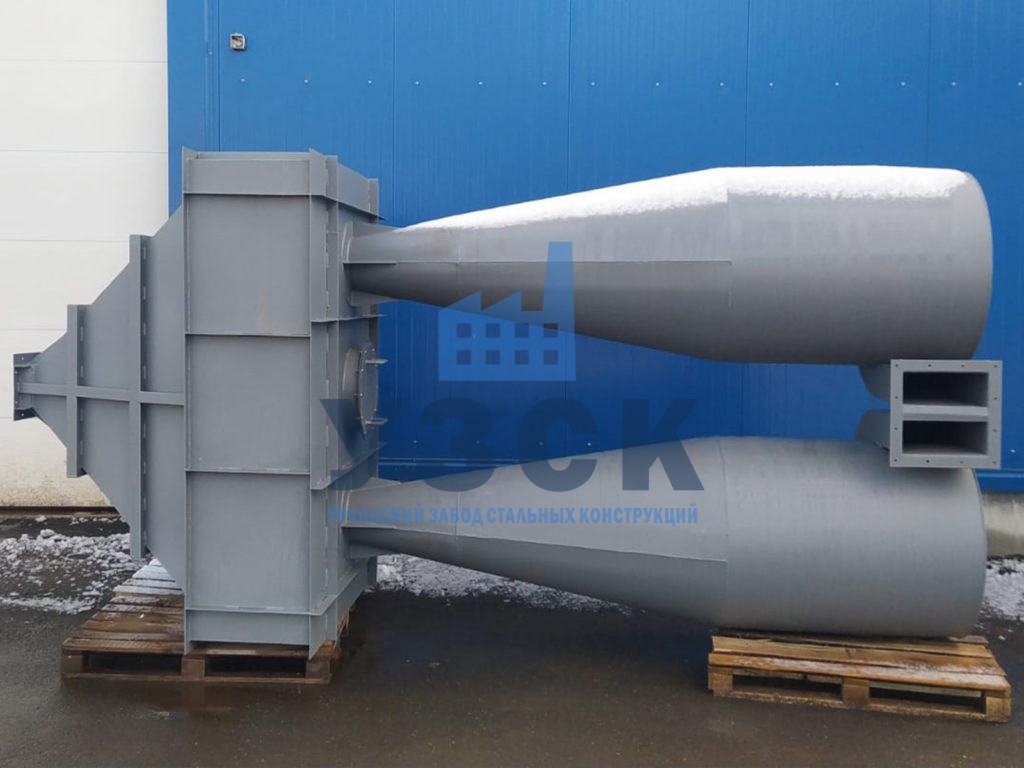

Групповой циклон СЦН-40-900×2 с общим бункером
Одним из наиболее заметных изделий поставки стал групповой циклон СЦН-40-900×2, состоящий из двух циклонных элементов, объединённых общим пылесборным бункером.
Его задача — сухое отделение твёрдых частиц из запылённого газового потока.
Внутри циклонных элементов газ закручивается, в результате чего частицы пыли под действием центробежных сил перемещаются к стенкам и отделяются от основного потока. Уловленный материал направляется в бункер.
Подобное оборудование востребовано на промышленных участках, где образуются значительные объёмы запылённого воздуха или технологических газов.
Что было особенно важно при изготовлении:
геометрическая точность двух циклонных корпусов;
изготовление и сопряжение элементов общего бункера;
соблюдение размеров входных и выходных соединений;
выполнение конструкции с учётом предоставленного заказчиком эскиза.
Для предприятия применение циклона позволяет организовать отдельную ступень сухого пылеулавливания. В зависимости от технологической схемы такой аппарат может использоваться для предварительной обработки газа перед последующими стадиями очистки.
Подробнее о конструкциях этого типа — в разделе циклонов СЦН-40.

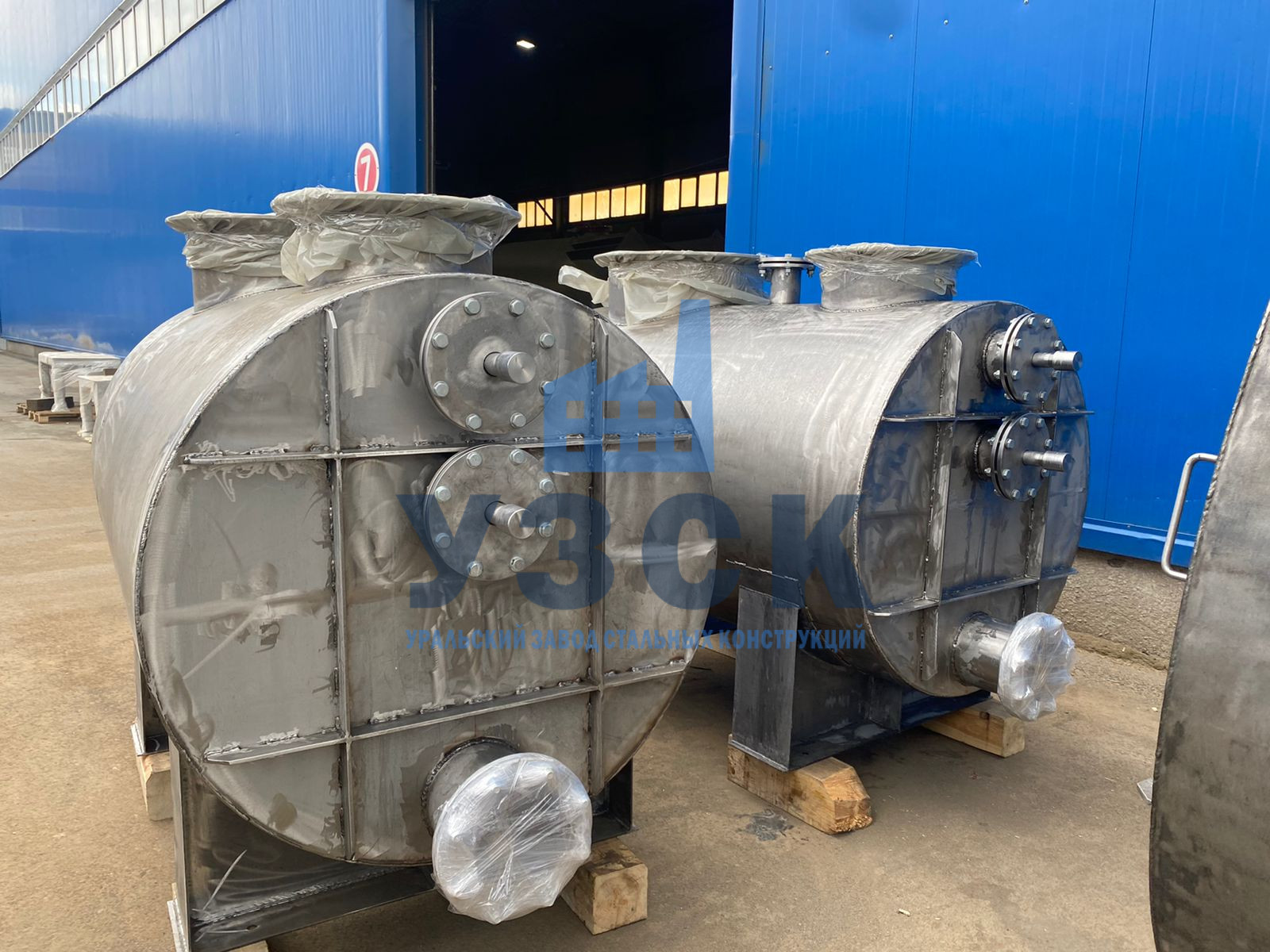

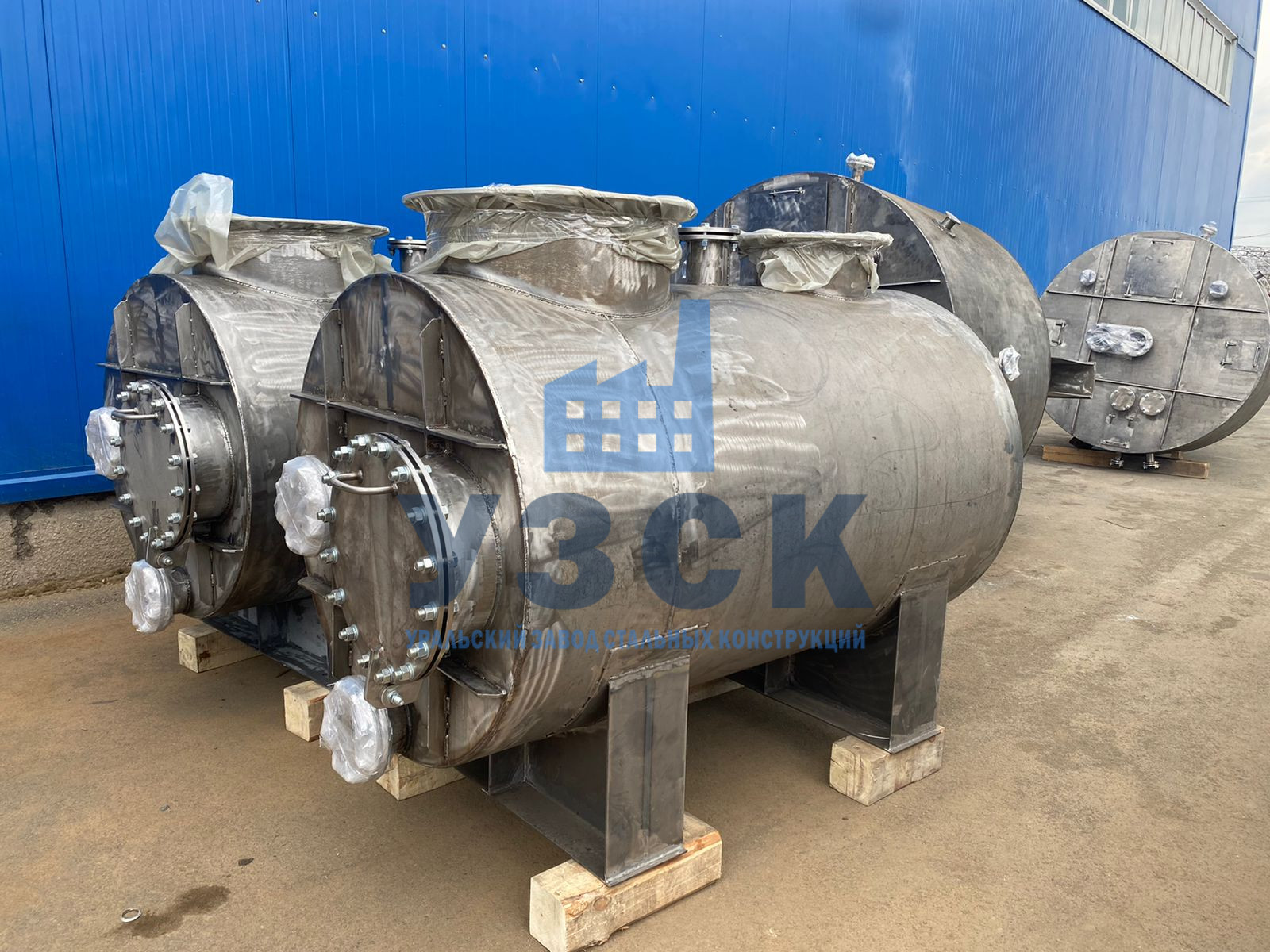

Изготовление скрубберов-абсорберов САВ-1 и САВ-2
В состав поставки вошли два аппарата для мокрой газоочистки — скрубберы-абсорберы Вентури САВ-1 и САВ-2.
Это оборудование предназначено для интенсивного взаимодействия загрязнённого газового потока с орошающей жидкостью.

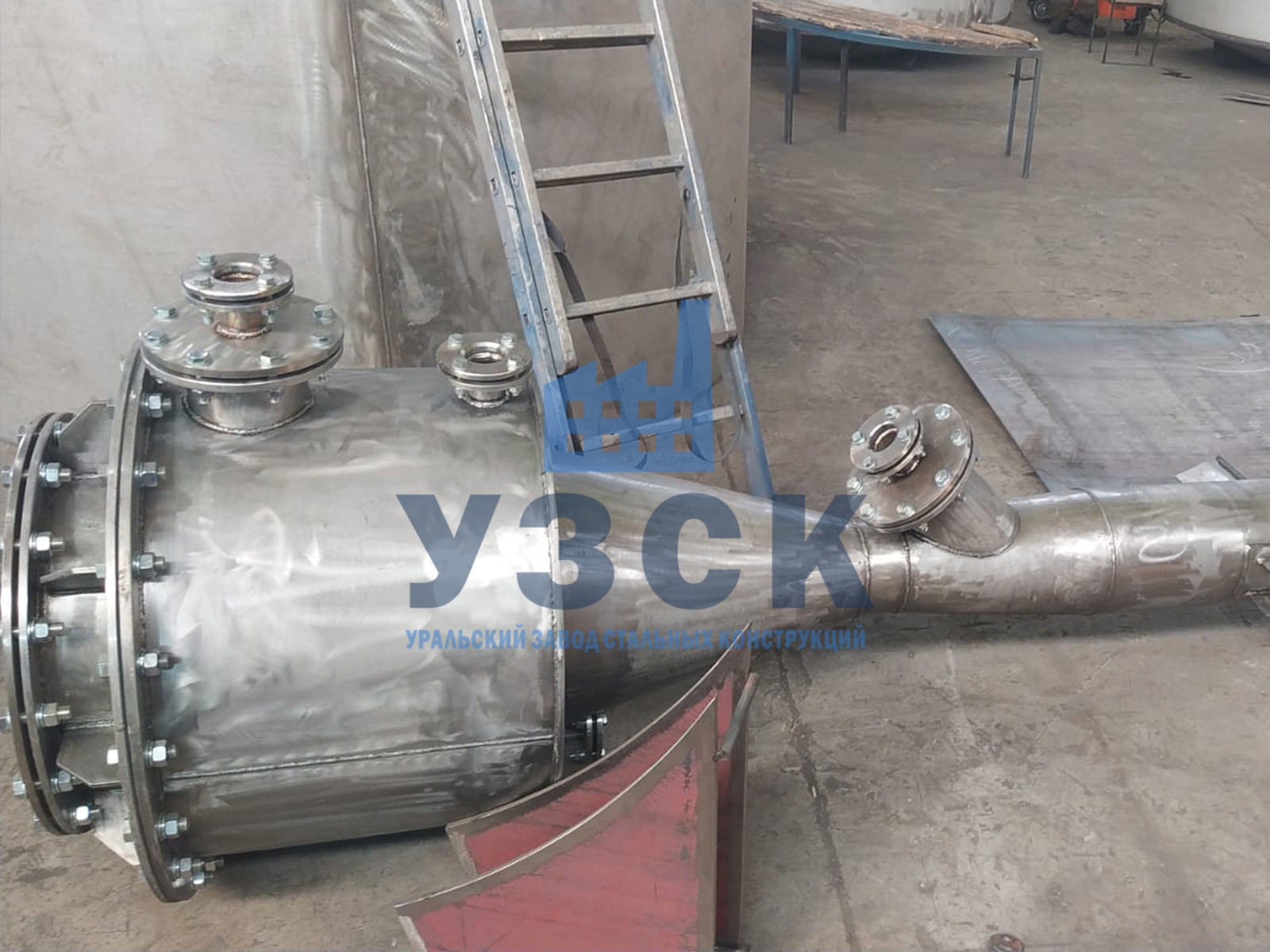

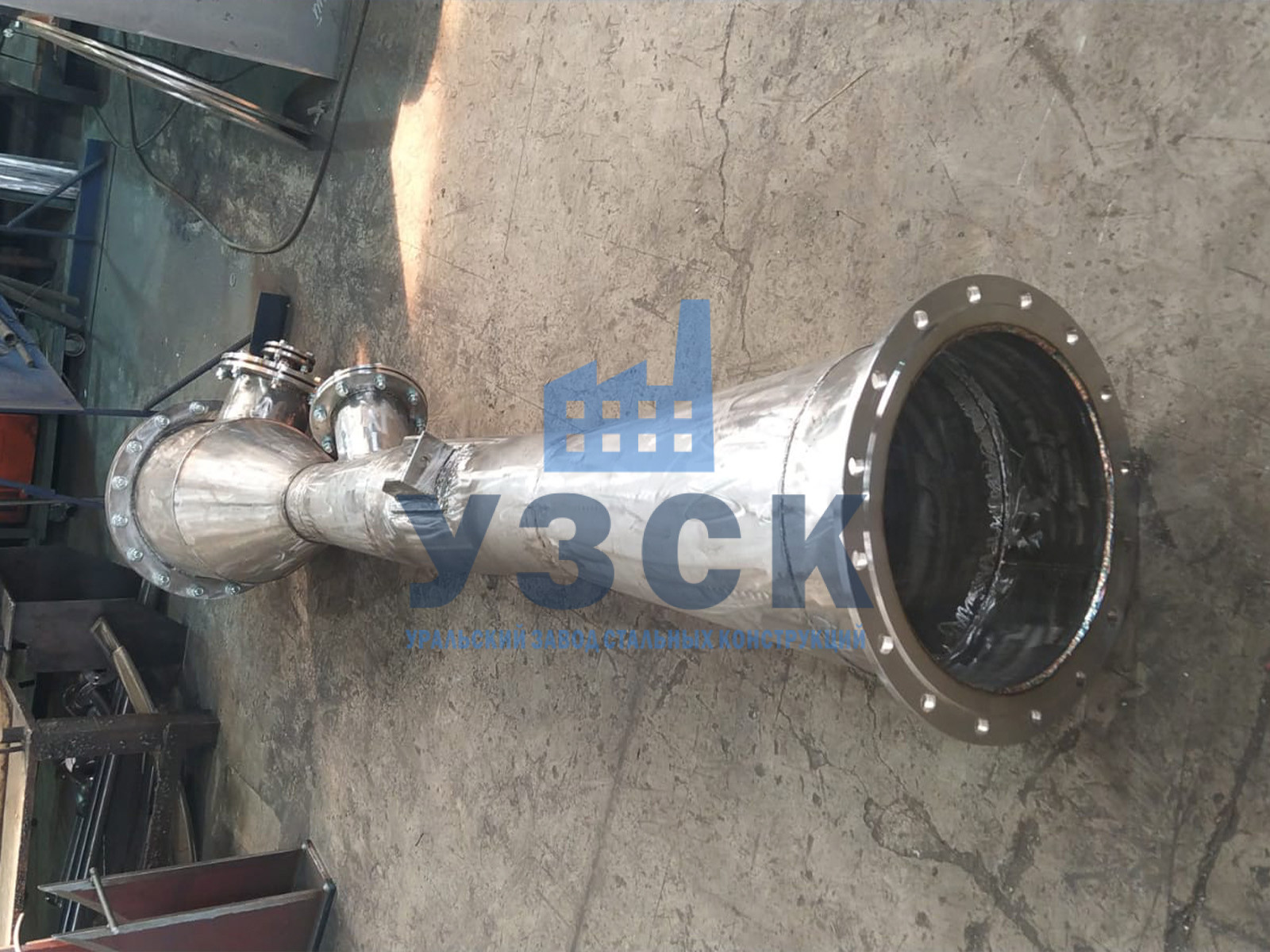

В трубе Вентури газ ускоряется при прохождении через суженный участок. Орошающая жидкость дробится на капли, создавая условия для захвата мелких частиц пыли и аэрозолей.
В зависимости от состава жидкости и проектных параметров аппарат может также использоваться для абсорбции определённых газообразных примесей.
Почему изготовление скрубберов требует высокой точности
Скруббер Вентури — это не простой цилиндрический резервуар. Его конструкция включает элементы различной формы и назначения.
Например, в документации САВ-1 предусмотрены бак, сепаратор, труба Вентури, верхний и нижний оросители, газоход и присоединительные узлы.
Для изготовления таких аппаратов особенно важны:
точность выполнения конических и цилиндрических деталей;
правильное расположение технологических патрубков;
соблюдение геометрии соединяемых элементов;
качество сварных швов и сопряжений;
соответствие фланцевых соединений рабочим чертежам.
Оба аппарата выполнены из нержавеющей стали 12Х18Н10Т (AISI 321).
Использование этого материала позволяет учитывать требования к коррозионной стойкости оборудования, контактирующего с влажными технологическими средами.
Применение индивидуальных конструктивных решений даёт возможность адаптировать аппараты под особенности конкретного газоочистного комплекса.
Другие исполнения представлены в разделе скрубберов и труб Вентури.

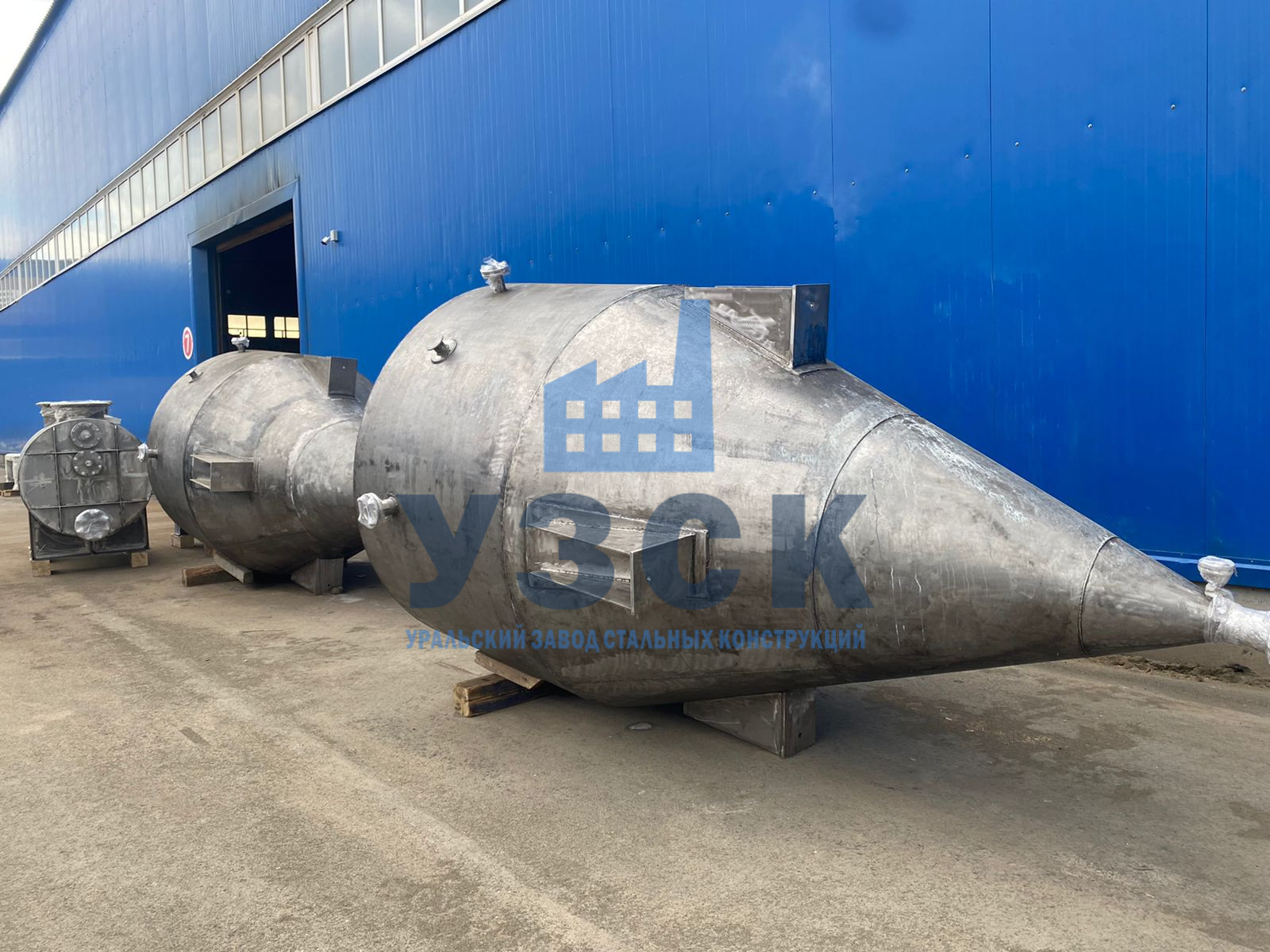

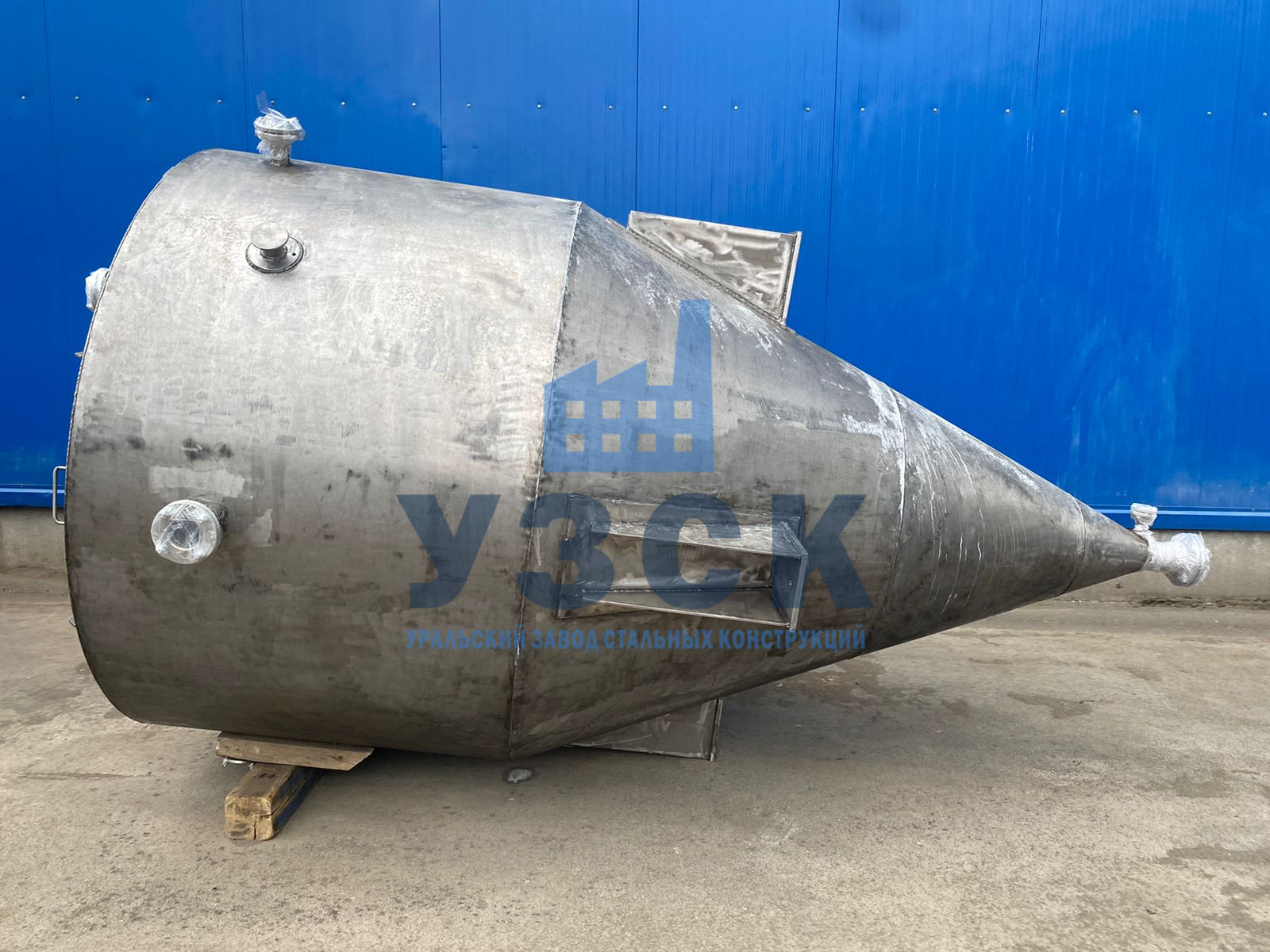

Сборники суспензии СБ-1 и СБ-2: важная часть технологической системы
При мокрой очистке газа загрязнения переходят в жидкую фазу. Поэтому помимо самих скрубберов необходимо предусмотреть оборудование для приёма и накопления отработанной суспензии.
Для этого проекта изготовлены два сборника — СБ-1 и СБ-2.
Аппараты имеют цилиндрические корпуса, конические нижние части, технологические патрубки и присоединительные элементы.
Материал изготовления — нержавеющая сталь 12Х18Н10Т (AISI 321).
При производстве таких изделий важны точность соединения обечаек и конусных элементов, расположение люков и патрубков, а также качество сварных соединений.
Сборники позволяют организовать накопление отработанной жидкости перед её дальнейшим удалением или обработкой в соответствии с технологическим проектом.
Для промышленного предприятия это означает, что вместе с оборудованием газоочистки предусмотрены и аппараты для обращения с образующейся суспензией.
Шесть клапанов ПГВУ для газоходов разных диаметров
Ещё одной частью заказа стали круглые газоплотные клапаны ПГВУ.
Изготовлены три типоразмера:
| Диаметр | Количество |
|---|---|
| Ду 150 | 3 шт. |
| Ду 400 | 2 шт. |
| Ду 500 | 1 шт. |
Клапаны используются для перекрытия участков газоходов и управления движением газовых потоков в пределах предусмотренной технологической схемы.
При изготовлении учитывались требования к конструкции заслонок, фиксации их положения, фланцевым соединениям и комплектации.
Наличие арматуры нескольких диаметров позволяет подобрать изделия для участков газового тракта с различными присоединительными размерами.
При этом заказ включал не только сами клапаны, но и предусмотренные спецификацией комплектующие, включая крепёж и прокладки.
Подробнее о типовых конструкциях — в разделе круглых газоплотных клапанов ПГВУ.
Почему комплексное изготовление оборудования выгодно заказчику
Главное достоинство подобных проектов — возможность решать несколько производственных задач в рамках единой поставки.
Комплектность оборудования. Заказчик получает изделия, предусмотренные спецификацией, с согласованными техническими характеристиками и комплектующими. Это упрощает организацию приёмки.
Меньше согласований с разными поставщиками. Комплексный заказ позволяет объединить работу с технической документацией, изготовление и комплектование оборудования.
Соответствие конструкции проектным требованиям. Аппараты изготавливаются с учётом необходимых материалов, присоединительных элементов и особенностей технологического процесса.
Удобство подготовки к монтажу. Наличие паспортов, рабочих чертежей и согласованных размеров помогает организовать дальнейшую установку оборудования на объекте.
Индивидуальные решения вместо вынужденной адаптации типовых изделий. Изготовление по чертежам позволяет заранее предусмотреть необходимые конструктивные особенности.
Для промышленного предприятия это особенно важно при строительстве новых газоочистных систем или реконструкции существующих технологических линий.
От рабочего чертежа до комплектной поставки
Реализованный проект демонстрирует возможности комплексного промышленного производства.
В рамках одного заказа изготовлены и подготовлены к отгрузке:
групповой циклон СЦН-40-900×2 — 1 шт.;
скрубберы-абсорберы САВ-1 и САВ-2 — 2 шт.;
сборники отработанной суспензии СБ-1 и СБ-2 — 2 шт.;
газоплотные клапаны ПГВУ различных диаметров — 6 шт.
Итог — комплект оборудования для решения нескольких задач промышленной газоочистки, изготовленный с учётом индивидуальных технических требований.
Фотографии готовых изделий и отдельных узлов показывают конструктивное разнообразие оборудования, сложность металлических корпусов, фланцевых соединений и сварных элементов.
